4 Flute Flat Head End Mills

Bahan Diproses	Besi tuang Besi Tuang Nodular		Keluli Karbon, Keluli Aloi ~750N/mm²		Keluli Karbon, Keluli Aloi ~30HRC		Keluli Pra-Keras, Keluli Dipadamkan dan Dibaja ~40HRC		Keluli Tahan Karat		Keluli Pra-Keras, Keluli Dipadamkan dan Dibaja ~50HRC
Diameter (mm)	Kelajuan Putaran (min -1 )	Kelajuan Suapan (mm/min)	Kelajuan Putaran (min -1 )	Kelajuan Suapan (mm/min)	Kelajuan Putaran (min -1 )	Kelajuan Suapan (mm/min)	Kelajuan Putaran (min -1 )	Kelajuan Suapan (mm/min)	Kelajuan Putaran (min -1 )	Kelajuan Suapan (mm/min)	Kelajuan Putaran (min -1 )	Kelajuan Suapan (mm/min)
1	20000	250	20000	250	20000	200	20000	200	20000	90	20000	150
2	15000	400	15000	400	15000	360	15000	350	11150	100	13000	225
3	14000	680	14000	680	13000	630	10600	525	7500	120	8500	410
4	10800	700	10800	700	10000	640	8000	535	5500	125	6500	420
5	8200	730	8200	730	7600	670	6400	560	4500	125	5000	440
6	7000	750	7000	750	6400	690	5300	575	3700	135	4200	450
8	5200	740	5200	740	4800	680	4000	565	2800	135	3200	460
10	4200	730	4200	730	3800	670	3200	560	2200	135	2500	435
12	3500	730	3500	730	3200	670	2650	560	1850	135	2100	435
14	3000	680	3000	680	2700	630	2300	525	1600	125	1800	410
16	2600	680	2600	680	2400	630	2000	525	1400	120	1600	410
18	2300	670	2300	670	2100	620	1800	515	1250	105	1400	405
20	2050	670	2050	670	1900	620	1600	515	1100	105	1250	405

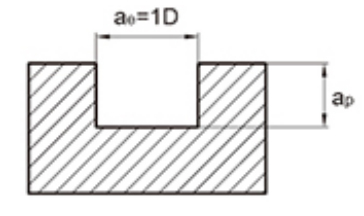

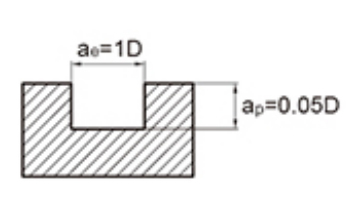

Kedalaman Pemotongan Maksimum
									Diameter Alat	Kedalaman Memotong ap
									∅1	0.15D
									∅3	0.3D

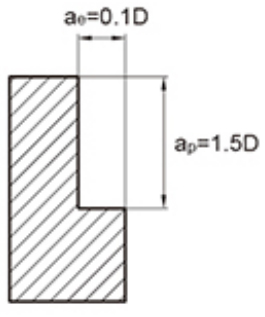

Jadual di atas menunjukkan nilai standard untuk pemesinan pengilangan sisi. Apabila memotong alur dengan alat, kelajuan hendaklah 50%~70% daripada jadual di atas, dan kadar suapan hendaklah 40%~60% sebagai nilai standard.
2. Sila gunakan alat mesin berketepatan tinggi dan pemegang alat.
3. Sila gunakan penyejuk udara atau cecair pemotong yang kurang berkemungkinan menghasilkan asap.
4. Adalah disyorkan untuk menggunakan pengilangan berurutan untuk pengilangan sisi.
Apabila ketegaran alat mesin dan pemasangan bahan kerja lemah, getaran dan bunyi tidak normal mungkin berlaku. Dalam kes ini, kelajuan dan kadar suapan dalam jadual di atas harus dikurangkan tahun ke tahun.
6. Minimumkan panjang alat tidak terjual semaksimum mungkin tanpa gangguan.

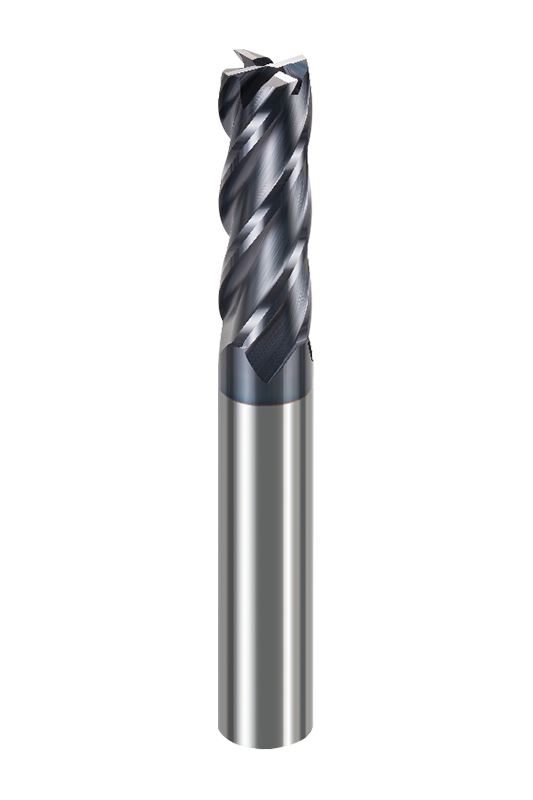

NNC-4T 4 Flute Flat Head End Mills mempunyai pelbagai diameter dari 1 mm hingga 20 mm, dan boleh dipadankan dengan panjang bilah dan jumlah panjang yang berbeza, membantu pemproses menggunakannya secara fleksibel dalam senario berbeza seperti ruang sempit atau permukaan pemotongan yang besar. Dengan menggabungkan penyelesaian saiz yang berbeza, keseimbangan yang baik boleh dicapai antara kecekapan pemprosesan dan kemasan permukaan, sesuai untuk keperluan pengeluaran yang pelbagai.

Ia menggunakan reka bentuk kepala rata empat seruling dengan sudut heliks 35°. Sudut garu alat dan sudut belakang dioptimumkan dengan teliti untuk mengurangkan rintangan pemotongan dengan berkesan. Ia mempunyai julat prestasi am yang lebih luas, pengedaran canggih yang seragam, dan boleh mengekalkan getaran yang lebih rendah dan penyingkiran cip yang lebih lancar semasa pemotongan, sambil masih memastikan prestasi pemotongan yang stabil semasa pemprosesan berkelajuan tinggi.

Dari segi pembuatan, kilang hujung kepala rata seruling NNC-4T menggunakan teknologi pengisaran CNC berketepatan tinggi untuk memastikan tepi tajam dan toleransi dimensi dikawal ketat. Salutan permukaan menggunakan salutan komposit kromium-aluminium terkini, yang mempunyai kekerasan suhu tinggi dan kestabilan pengoksidaan yang sangat baik, dengan itu memanjangkan hayat alat dan meningkatkan kualiti permukaan yang diproses.

Pemotong pengilangan ini sesuai untuk memproses pelbagai bahan seperti keluli karbon, keluli aloi, keluli acuan, keluli tahan karat dan besi tuang, terutamanya untuk bahan kerja dengan kekerasan tidak melebihi 45HRC.
